MITHRA-SIG Software di Mappatura Acustica

Sviluppato congiuntamente da CSTB e Geomod, MITHRA-SIG è il primo modulo della gamma di software MITHRA-Suite ed è stato sviluppato per simulare la propagazione del rumore proveniente da sorgenti fisse (impianti, siti industriali) e mobili (strade, ferrovie, aeroporti). MITHRA-SIG si distingue per la applicazione intuitiva, la accuratezza dei calcoli, la visualizzazione dinamica dei risultati, la facilità di input e output dei dati e la qualità dei documenti prodotti.
Il software rappresenta una svolta nel campo dei simulatori numerici: per la prima volta si realizza un’integrazione totale tra GIS e motore di calcolo.
L’input è molto facilitato dalla possibilità di importare planimetrie da Google Earth.

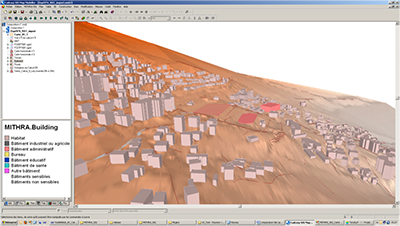

I risultati sono di forte impatto dal punto di vista grafico, vista la possibilità di esportare i file grafici di output su layer compatibili con Google Earth.img
MITHRA-SIG è un software utilizzato in tutta Europa dai Enti di ricerca, Pubbliche Amministrazioni, così come da numerosi Studi Tecnici, Enti Locali e Associazioni.
L’ultima versione, MITHRA-SIG V3, consiste in una revisione completa del software, che sfrutta la nuova generazione dei motori di calcolo del CSTB (un motore geometrico dedicato ray tracing, un motore fisico dedicato all’acustica). Quest’ultima versione consegue un alto livello di ergonomia, propone le innovative mappe dinamiche, permette simulazioni in 1/3 d’ottava … costituisce insomma un nuovo software di riferimento per l’acustica!

ASSISTENZA NELLE DECISIONI E NELLA COMUNICAZIONE

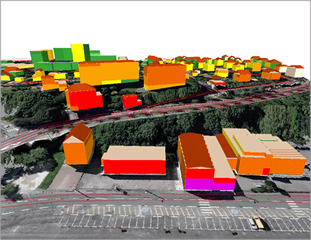

MITHRA-SIG permette di misurare l’impatto acustico dei futuri progetti in termini di popolazione esposta. Le mappe 2D e 3D costituiscono dei formidabili strumenti di comunicazione. Esse apportano un’opinione oggettiva nei dibattiti pubblici legati alla realizzazione di una nuova infrastruttura o a un nuovo piano di sviluppo.
MITHRA-SIG permette di esportare delle mappe prodotte sotto diverse forme, quali:
• Esportazione in formato raster per la diffusione web
• Esportazione in KMZ (KML compresso) per la visualizzazione su Google Earth™
• Esportazione verso software 3D che pemettono la visione di sorvolo in tempo reale
• Esportazione in file PDF organizzato in layer che permettono l’interrogazione degli oggetti grafici

UTILIZZATORI
Semplice e di facile uso per i tecnici di diversa formazione, MITHRA-SIG è stato concepito prioritariamente per i professionisti che si occupano di questioni ambientali e di sviluppo del territorio, con lo scopo di analizzare efficacemente l’impatto acustico delle sorgenti sonore e realizzare delle mappe acustiche in 2D e 3D.
MITHRA-SIG è destinato a:
• Amministrazioni e Enti pubblici responsabili delle mappature acustiche strategiche
• Servizi Tecnici degli Enti Locali responsabili del gestione acustica del territorio
• Enti gestori delle infrastrutture di trasporto per i relativi piani di risanamento acustico
• Servizi Tecnici dei Consigli Generali e Regionali per valutare l’impatto sonoro dei futuri piani di sviluppo
• Studi Tecnici competenti in Acustica Ambientale

PRINCIPALI FUNZIONALITà
• Fonti di rumore supportate: strade, ferrovie (treno e tram), industriaimg
• Calcolo dei livelli di rumore in conformità con la Direttiva Europea 2002/49/CE e con le norme internazionali (ISO 9613, XP S31-33)
• Scelta del metodo: NMPB2008 (1/3 d’ottava o 1 ottava), NMPB96, Harmonoise (1/3 d’ottava o 1 ottava)

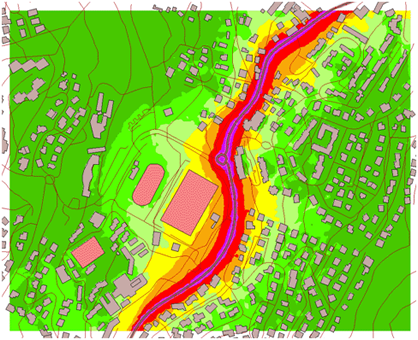

• Creazione di mappe dinamiche: mappe su ricevitori posizionati dall’operatore, mappe 2D (curve isolivello, poligoni o griglie)
• Scelta del livello di precisione: beam tracing, ray tracing, ray tracing rapido
• Diffrazione: metodo di Fresnel o metodo speculare
• Calcolo degli indici Lden, Ldn, Lnight, Levening, Lday o Livello orario

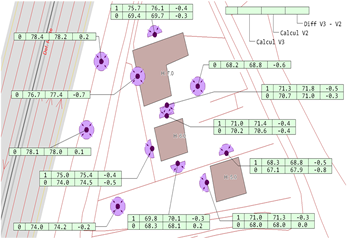

• Visualizzazione di etichette che integrano campagne di misure e risultati delle simulazioni
• Creazione di mappe differenziali prima e dopo la realizzazione di un’infrastruttura o di un impianto, la messa in opera di una barriera anti-rumore,l’applicazione di interventi sul traffico etc.img
• Calcolo della popolazione e della superfiche esposte alle diverse fonti di rumore
• Oltre 160 plug-in di lettura e scrittura di dati geografici (formato dati e banche dati)







modularità
MITHRA-SIG è organizzato in 4 moduli
• Strade
• Ferrovie (treno e tram)
• Industria (fonti di tipo puntuale, lineare, di superficie, di volume)
• Analisi (gestione delle etichette, combinazione dei risultati sotto forma di matrice, visualizzazione dei raggi sonori)

SCALABILITà
Sono proposti 3 livelli, legati all’ampiezza degli studi che si intende sviluppare:
• LIGHT : 5 km².
• MEDIUM : 20 km².
• FULL : illimitato

POTENZIALITà DEL GIS
Sono proposti 2 livelli di funzionalità:
• Map Manager: funzioni semplici di creazione e modifica, per un tecnico di media esperienza
• Map Editor: funzioni avanzate di creazione e modifica (generalizzazione, topologia etc.), per un tecnico di elevata esperienza

REQUISITI MINIMI DI SISTEMA
• Intel Pentium D, 2.8 G Hz o AMD Athlon 64 X2 4400+
• 3 GB di RAM
• Windows XP o versioni più recenti

CONFIGURAZIONE RACCOMANDATA
• Intel Core 2 Duo, 2.4 G Hz or AMD Athlon 64 X2 5600+
• 8 GB di RAM
• Windows Vista 64 bits o versioni più recenti
